資料庫正規化，以魔法學校課程為例

原文在 2023-04-24 完成

魔法學校選課資料

姓名 課程 必選修 及格 教師
妙麗 飛行學, 魔藥學, 符咒學 必選, 必選, 必選 及格, 及格, 及格 胡奇, 石內卜, 孚立維
湯姆 黑魔法防禦術, 古代神秘文字研究, 占卜學 必選, 選修, 選修 及格, 不及格, 不及格 鄧不利多, 戴華德, 勒梅

1NF：去除重複

第一正規化 (1NF) 是去除重複，所以：

  1. 每個欄位只有一個值
  2. 沒有任何兩筆以上資料是重複的

一格內不能重複放多筆資料，例如欄位課程放了不只一筆資料，如果要過濾出有科目不及格的學生及其科目，很難下 SQL 語法，所以一格只能放一筆資料。

姓名 課程 必選修 及格 教授
妙麗 飛行學 必修 及格 胡奇
妙麗 魔藥學 必修 及格 石內卜
妙麗 符咒學 必修 及格 孚立維
湯姆 黑魔法防禦術 必選 及格 鄧不利多
湯姆 古代神秘文字研究 選修 不及格 戴華德
湯姆 占卜學 選修 不及格 勒梅

這樣要過濾出有科目不及格的學生及其科目，可以用以下的 SQL

SELECT 姓名, 課程, 必選修, 教授
FROM 魔法學校選課資料
WHERE 及格 = '不及格'

如果魔法學校有相同姓名的學生在同一年級，例如有 2 個哈利，則會出現重複的資料，所以加上絕不會重複的編號，名爲主鍵，就能用 SQL 語法找出要的是哪一列資料

編號 姓名 課程 必選修 及格 教授
1 哈利 飛行學 必修 及格 胡奇
2 哈利 魔藥學 必修 及格 石內卜
3 哈利 符咒學 必修 及格 孚立維
4 哈利 飛行學 必修 及格 胡奇
5 哈利 魔藥學 必修 及格 石內卜
6 哈利 符咒學 必修 及格 孚立維

選擇 6 號資料

SELECT *
FROM 魔法學校選課資料
WHERE 編號 = 6

2NF：去除部分相依

第二正規化(2NF)：

  1. 符合第一正規化
  2. 所有非主鍵欄位都完全相依於主鍵，沒有部分相依

完全相依？部分相依？

  • 相依性：某個欄位的值是跟著另一欄位的值改變，例如必選修與否是跟著課程決定。
  • 完全相依：非主鍵欄位相依而且只相依於主鍵，例如姓名要相依於編號
  • 部分相依：非主鍵欄位相依之間相依，而不相依於主鍵。例如必選修相依於課程，而不是主鍵編號

如果開學前要規劃新的課程，但是學生尚未入學，所以只是要新增課程。上述選課資料表沒有符合 2NF，要單獨新增課程實在很困難，會留下許多不必要的空格。

編號 姓名 課程 必選修 及格 教授
飛行學 必修 胡奇

去除部分相依的方法是把部分相依欄位依照相依性另成一張表：

  • 課程、必選修和教授獨立出課程資料表
  • 編號和姓名獨立出學生資料表
  • 及格相依於學生編號和課程，所以獨立出成績資料表

學生

編號 姓名
1 哈利
2 榮恩
3 妙麗
4 湯姆

課程

編號 名稱 必選修 教授
1 飛行學 必修 胡奇
2 魔藥學 必修 石內卜
3 符咒學 必修 孚立維

成績

學生編號 課程編號 及格
1 1 及格
1 2 及格
2 1 及格

3NF：去除遞移相依

第三正規化(3NF)：

  1. 符合第二正規化
  2. 所有非主鍵欄位沒有遞移相依

遞移相依：非主鍵欄位之間有相依性。

我覺得遞移相依和部分相依根本是一樣的，所以 2NF 和 3NF 是一樣的？

如果在課程資料表新增教授的年齡和性別，則這兩個欄位和教授姓名完全相依，但是和課程編號部分相依，所以應該把教授獨立出一個資料表

教授

編號 姓名 年齡 性別
1 鄧不利多 250 男
2 石內卜 50 男
3 胡奇 55 女

B-C NF：主鍵不相依於非主鍵

Boyce-Codd 正規化(B-C NF)：

  1. 符合第三正規化
  2. 主鍵的各個欄位不相依於非主鍵欄位

所以主鍵如果只有一個欄位，則只要符合第三正規化，就符合 B-C 正規化。只有複合主鍵需要考慮第二個條件。

成績資料表中，欄位學生編號沒有相依於及格，課程編號也沒有相依於及格，所以符合 B-C 正規化

成績

學生編號 課程編號 及格
1 1 及格
1 2 及格
2 1 及格

ER-Model

首先描述需求，從中找出名詞，決定彼此之間的關係。

今天哈利來到霍格華茲，認識了同學榮恩和妙麗，他們一起上一年級，基本上都是必修課，有飛行學、魔藥學和符咒學，教授分別是胡奇、石內卜和孚立維。他們三個人中妙麗最用功，成績最好，榮恩則是常常唸錯咒語，符咒學看來很難及格，哈利一下子就能騎著光輪2000到處飛來飛去，胡奇教授對他另眼相看。

需求描述中的名詞有同學、必修課、年級、教授和成績，接著決定彼此間的關係：

  • 一個學生可以修多個課程，一個課程可以有多個學生修習，多對多關係需要拆分出樞紐資料表。欄位學生和課程決定出這個學生在這門課的成績，所以獨立出成績資料表
  • 一個教授可以教多個課程，一個課程只能有一個教授，所以是一對多關係

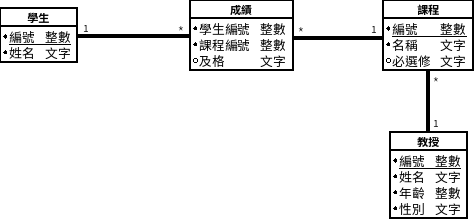

magic-school-er-model
